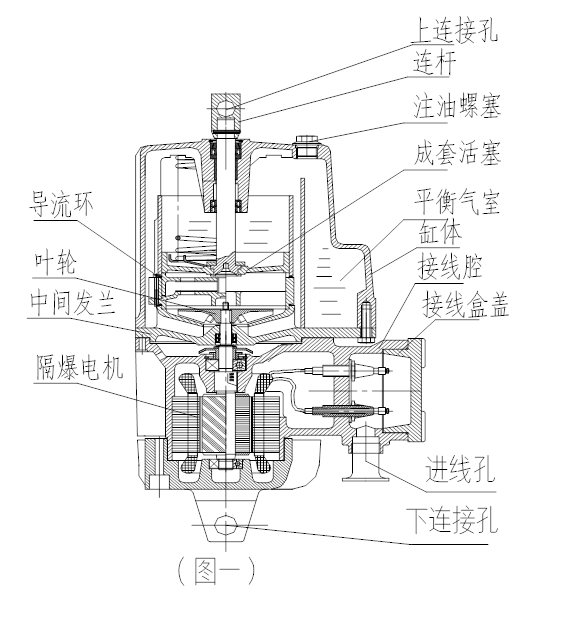

1、概述BED系列隔爆型電力液壓推動器(以下簡稱“推動器”)主要適用于操作隔爆型電力液壓塊式制動器及操動唧筒、棘輪、閥等，還可操動各種形式的杠桿裝置，作出各種不同的運動，如往復、搖擺、圓周運動等，是引進EMG公司先進技術和工藝。執行/JZJC02-2015煤礦用隔爆型電力液壓推動器企業標準的產品，隔爆標志為“Exd Ⅰ Mb”用于煤礦井下(應置于峒室中》有瓦斯、煤塵的爆炸性氣體混合物環境，工作條件應符合《煤礦安全規程》(2011年)的規定，產品符合國家GB3836-2010標準。執行企業標準Q/JZJC01-2015工業用防爆型電力液壓推動器技術條件的產品，隔爆標志為"Exd ⅡC T4 Gb"用于IIA, IIB,IIC(II類A級，II類B級、II類C級)表面溫度組別為T 1一T4組別的爆炸性氣體環境。產品符合國家GB 3836-2010標準.推動器是實現某些機械設備半自動化、自動化的理想元件，活塞桿采用先進的防護，可減少磨損和腐蝕，有雙層防護密封、液壓系統的油腔采用雙層密封圈，從而從提高了推動器的使用壽命，該推動器具有動作平穩無噪音，耗電少，使用壽命長，維修方便等優點。2.使用條件2.1、環境溫度為-20 ℃ ~ +40 ℃2.2、安裝地點濕月的月平均大相對濕度不大于95%。2.3、電源為三相交流電源，頻率為50Hz, 60 Hz, 隔爆dII類推動器電壓為127V、220V、380V、660V，隔爆dI類推動器電壓為38OV/660V、660V/1140V允許電壓波動為-10 % ~+10%。電機絕緣等級F級，為S1連續工作制。2.4、周圍環境的污染等級允許為3級。2.5、海拔高度符合GB755一2000。不超過2000M.3結構及工作原理：BED-ELS系列電力液壓推動器主要由隔爆電機、中間法蘭、葉輪、成套活塞等組成。接通推動器電源，電機旋轉帶動葉輪產生壓力油，推動活塞及連桿向上運行。達到預定行程后維持其推力。電源斷開，電機及葉輪停止轉動不再產生壓力油，活塞及連桿在外力作用下恢復原位。（見圖一） 4型號命名規則BED  □  /　 □- □  □ 　　　　　                           電壓等級、單位為伏特（V）                                      爆炸性氣體環境代號 dⅠ或dⅡ額定行程代號額定推力代號系列代號   型號行程額定推力(N) 制動彈簧力（N) 動作時間額定功率（W）大頻率重量 上升(S)下降 (S)BED-30/5503002700.40.36200150027BED-50/6605004600.600.583301500 37BED-80/6608007500.600.58330150038BED-l21/660125012000.600.58365150050BED-201/660200019000.600.58450150050BED-301/660300027000.740.5550150050BED-50/12120500/1.020.72330900 57BED-80/12120800/0.830.6533090058BED-121/12 eEELS1201250/0.990.8136590068BED-201/121202000/1.100.6545090068BED-301/121203000/1.310.64550900705、技術參數 注:1、推動器內置上表制動彈簧時,輸出的推力為零。 2、具體性能參數見推動器銘牌。外形及安裝尺寸 (見圖二）                  1)公差 型號ABCDEFG1HKLMNOPWBED-30/54105034151625161816080804027016BED-50/6490603618

1、概述 Ed系列電力液壓推動器（以下簡稱推動器），符合JB/T10603-2006標準，適用于額定頻率為50Hz或60Hz額定電壓為380V的三相交流電源，電機絕緣等級為E級，電氣系統外殼防護等級為IP54，主要用于各種制動器的驅動裝置，亦可作為其它機械和機構的控制裝置。2、工作條件2.1  周圍環境溫度：--20℃－+40℃。   2.2  空氣相對濕度不大于90%。 2.3  使用地點的海拔高度符合（GB755—87）　　規定。2.4  周圍工作環境中沒有易燃、易爆及足以腐   蝕金屬和破壞絕緣的氣體和塵埃。3、結構與工作原理3.1  推動器主要由電機、法蘭、缸體、活塞、　　　葉輪等組成。 3.2  當電機通電時，帶動葉輪旋轉，產生油  　　壓推動活塞迅速上升，完成額定行程，并達到規定的推力；當電機斷電時，葉輪停　止旋轉，失去油壓，活塞在外力的作用下　　　迅速下降，回到起始位置。 4、型號及技術參數                 5、外形及安裝尺寸                    6、安裝與使用6.1  推動器的安裝6.1.1首先察看推動器銘牌上的型號是否與所需相符。6.1.2推動器用于垂直安裝或傾斜安裝不超過±15O。6.1.3安裝后的推動器在全行程動作時，必須保證推動器整體能夠擺動，活塞桿不允許承受徑向力。6.1.4電機接線:接線按接線盒中的接線圖聯結,推動器出廠時電機為星形接法,電壓為380V(允差為±5%),亦可采用三角形接法,電壓為220V,電源與接線柱連接時,不受相序的.接線應可靠的壓固在接線柱上,防止松脫后,因缺相引起電機故障.6.1.5推動器上設有接地螺釘,用戶在使用時應按有關規定接地.6.2  推動器的使用6.2.1使用前應按6.1條檢查,正確無誤后方可投入使用.             型號及技術參數                                              表一推動器型號額定推力(N)動作時間(s)額定功率(W)大工作頻率(C/h)重量(kg)上升下降Ed23/52200.600.5016520009Ed30/53000.400.40200200013Ed50/65000.600.50210200019Ed80/68000.600.50330200021Ed121/612500.600.50330200030Ed201/620000.600.50450200031Ed301/630000.800.50550150032  6.2.2經常檢查推動器的工作是否正常,有無漏油現象,保持定量油液.6.2.3每六個月檢查一次油液,當油液變質或混入雜質時應更換油液,用戶可從注油螺塞加注DB--25＃油液至加油高度,不得超過溢流螺塞位置,應注意在注油過程中,上下拉動連桿幾次,以便排出空氣使油液充實油腔.6.2.4當推動器安裝在主機上之后,需重新涂漆時,謹防活塞桿上著漆,否則將破壞其密封性能. 外形及安裝尺寸                                                表二號ABCDE0+0.1FG+0.25+0.15HKMNOPWEd23/528650261212201620160804019816Ed30/537050341516251618160804019816Ed50/6435603618203020231901206022022Ed80/64506036

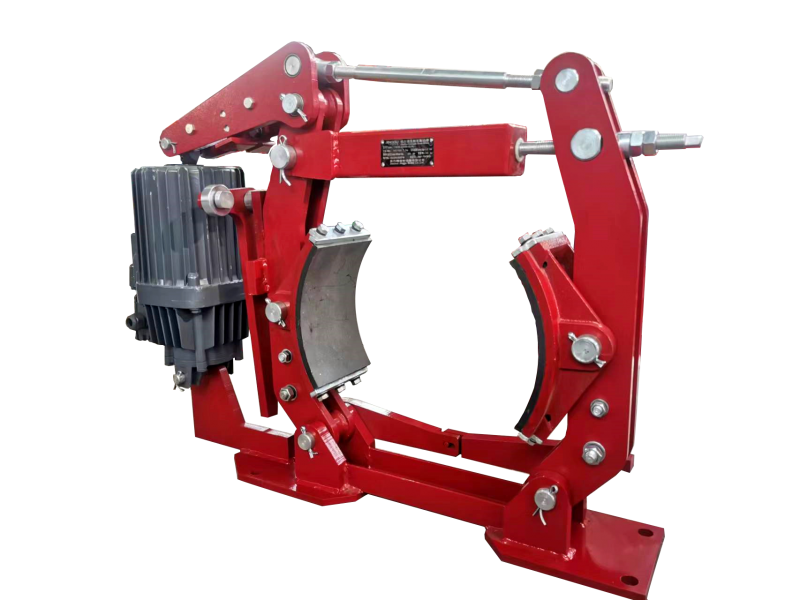

電力液壓鼓式制動器使用              請注意事項：  1. 推動器出廠已加注DB-25液壓油，適用于-20~50溫度。低于-20，訂貨時應注明。（YT1推動器未加注液壓油，使用時應按說明書要求加注液壓油。）2. 制動輪的寬度、摩擦表面熱處理、端面跳動量等應達到設計要求。3. 制動輪和摩擦片不應有任何油污等潤滑物質，以免影響制動效果。4. 制動器底座安裝基面孔位中心相對于制動輪中心偏移不超過1.5mm。5. 摩擦片與制動輪跑合后的有效摩擦面積不低于70%（否則影響制動效果）。6. 推動器升起行程（即制動器補償行程）低于5mm時，必須進行調整（詳見使用說明書），否則制動失靈。7.存放：清潔通風、干燥、防水，不宜陽光長期暴曬。8.常見問題及排除方法：                       問題方法制動器打不開1.推動器電壓及相數與要求相符；2.調整力矩刻線在銘牌范圍內；3.潤滑鉸接處；4.調小制動器的補償行程。制動器剎不住1.按照說明書調整補償行程;2.排除制動輪上潤滑物質；3.更換磨損到極限的摩擦片；4.制動架鉸接轉動不靈活。兩側退距不一致1.修正安裝底座或修正安裝孔位置，重新調整制動器的安裝位置；2.按照使用說明書調整。補償裝置失效1.重新調整補償裝置；2.更換補償裝置阻尼圈。
